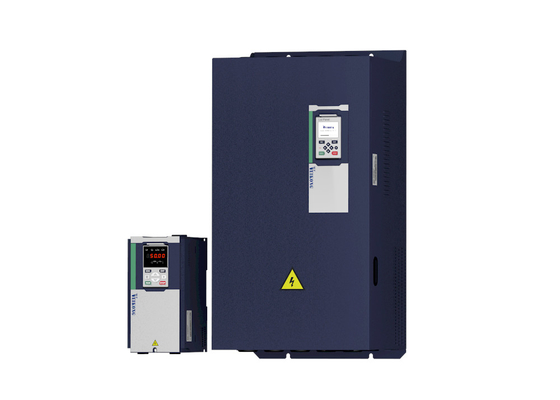

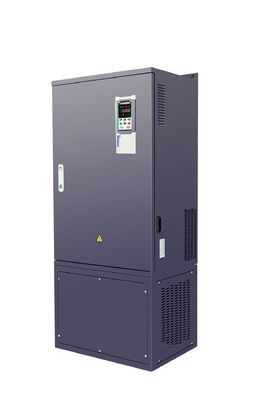

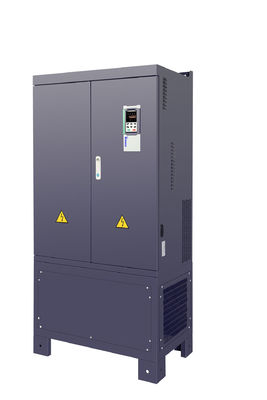

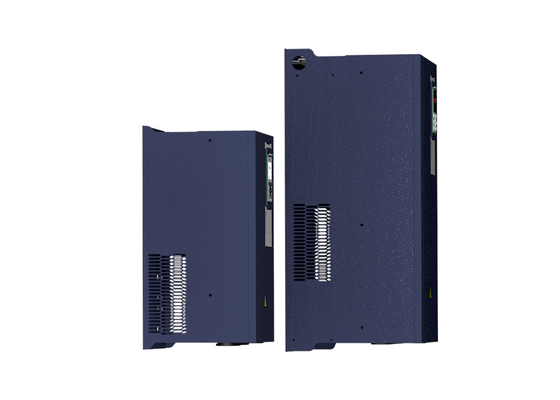

Inversor de frequência 380V 440V 220KW 250KW 280KW com regulação de tensão para motores industriais

Ponto

Especificações

Input

Voltagem de entrada

1 fase/3 fase 220V: 200V240V

3 fases 380V-480V:380V-480V

Intervalo de flutuação de tensão permitida

-15% -10%

Frequência de entrada

50 Hz / 60 Hz, flutuação inferior a 5%

Produção

Tensão de saída

3a fase: 0 ′ voltagem de entrada

Capacidade de sobrecarga

Aplicação de uso geral:60S para 150% da corrente nominal

Aplicação de carga leve: 60 s para 120% da corrente nominal

Controle

Modo de controlo

Controle V/f

Controle do vetor de fluxo sem sensor sem cartão PG ((SVC)

Controle do vetor de fluxo de velocidade do sensor com cartão PG (VC)

Modo de funcionamento

Controle de velocidade, Controle de binário (SVC e VC)

Faixa de velocidade

1Capacidade de produção

1- O quê? - O quê?

11000 (VC)

Precisão do controlo da velocidade

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Velocidade de resposta

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

faixa de frequência

00,00 ‰ 600 Hz(V/f)

00,00 ‰ 200,00 Hz(SVC)

00,00 ‰ 400 Hz(VC)

Resolução da frequência de entrada

Ajuste digital: 0,01 Hz

Configuração analógica: frequência máxima x 0,1%

Torque de arranque

150%/0,5 Hz(V/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

Precisão do controlo do binário

SVC:dentro de 5Hz10%, acima de 5Hz5%

VC:30,0%

Curva V/f

Tipo de curva V / f: linha reta, multiponto, função de potência, separação V / f;

Suporte ao aumento do binário: aumento automático do binário (configuração de fábrica), aumento manual do binário

Rampa de transmissão de frequência

Suporte de aceleração e desaceleração lineares e de curvas S;

4 grupos de tempo de aceleração e desaceleração, intervalo de regulação 0,00s ~ 60000s

Regulação da tensão do autocarro de corrente contínua

Controle da estação de sobrevoltagem: limitar a produção de energia do motor ajustando a frequência de saída para evitar saltar a falha de tensão;

Controle de estacionamento de baixa tensão: controlar o consumo de energia do motor ajustando a frequência de saída para evitar falhas de guiamento

Controle VdcMax: limitar a quantidade de potência gerada pelo motor ajustando a frequência de saída para evitar a sobrevoltagem;

Controle VdcMin: Controle o consumo de energia do motor ajustando a frequência de saída, para evitar falhas de baixa tensão de salto

Frequência do portador

1kHz 12kHz ((Varia de acordo com o tipo)

Método de arranque

Iniciação direta (pode ser sobreposto freio de corrente contínua); arranque com controlo de velocidade

Método de parada

Paragem da desaceleração (pode ser sobreposta a travagem em corrente contínua); livre para parar

Função de controlo principal

Controle de corrida, controle de queda, até 16 velocidades de funcionamento, evitação de velocidade perigosa, funcionamento de freqüência de balanço, comutação de tempo de aceleração e desaceleração, separação VF, travagem por excitação,Controle do PID do processo, função de sono e de despertar, lógica PLC simples integrada, terminais virtuais de entrada e saída, unidade de atraso integrada, unidade de comparação e unidade lógica integradas, backup e recuperação de parâmetros,Registro de falhas perfeito, reinicialização de falha, dois grupos de parâmetros do motor, comutação livre, cablagem de saída de troca de software, terminais para cima / para baixo

Função

Teclado

LED teclado digital e teclado LCD (opcional)

Comunicação

Padrão:

Comunicação MODBUS

PODE ABRIR E PROFINET (em desenvolvimento)

Cartão PG

Cartão de interface do codificador incremental (saída diferencial e colector aberto),Cartão do transformador rotativo

Terminal de entrada

Padrão:

5 terminais de entrada digital, um dos quais suporta entrada de pulsos de alta velocidade até 50 kHz;

2 terminais de entrada analógicos, suportando entrada de tensão de 0 ~ 10V ou entrada de corrente de 0 ~ 20mA;

Cartão de opção:

4 terminais de entrada digital

2 terminais de entrada analógicos.suporte de entrada de tensão 10V-+10V

Terminal de saída

padrão:

1 terminal de saída digital;

1 terminal de saída de pulso de alta velocidade (tipo colector aberto), suportando saída de sinal de onda quadrada de 0 ~ 50 kHz;

1 terminal de saída de relé ((segundo relé é opcional)

2 terminais de saída analógicos, suportando 0 ~ 20mA de saída de corrente ou 0 ~ 10V de saída de tensão;

Cartão de opção: 4 terminais de saída digital

Proteção

Ver capítulo 6 "Solução de problemas e contramedidas" para a função de proteção.

Meio Ambiente

Local de instalação

No interior, sem luz solar direta, poeira, gases corrosivos, gases combustíveis, fumaça de óleo, vapor, gotejamento ou sal.

Altitude

0-3000 m. O inversor será desratizado se a altitude for superior a 1000 m e a corrente de saída nominal diminuirá 1% se a altitude for aumentada em 100 m

Temperatura ambiente

-10°C~+40°C,máximo 50°C (reduzido se a temperatura ambiente estiver entre 40°C e 50°C) Corrente de saída nominal diminui 1,5% se a temperatura aumentar 1°C

Humidade

Menos de 95% RH, sem condensação

Vibração

Menos de 5,9 m/s²(0,6 g)

Temperatura de armazenamento

-20°C ~ +60°C

Outros

Instalação

Armário montado na parede, controlado no chão, transmural

Nível de protecção

Proteção IP20

método de arrefecimento

Refrigeração por ar forçado

EMC

CE ROHS

Filtro EMC interno

Conforme a norma EN61800-3

Categoria C3

3^RdMeio Ambiente
