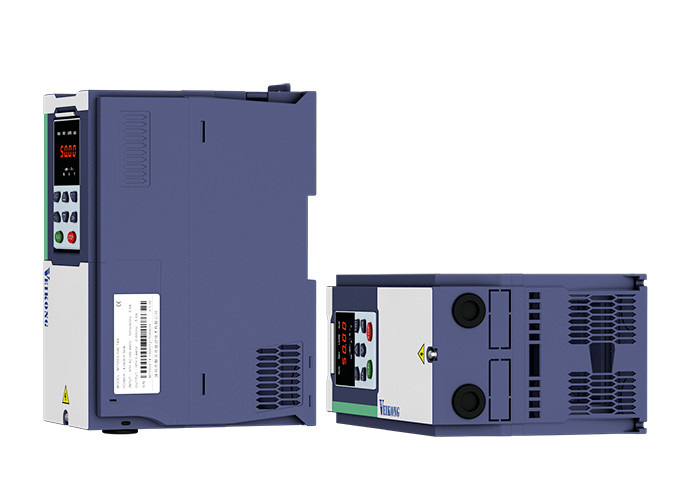

Compacto e leve VFD Variable Frequency Drive para fácil instalação

Ponto

Especificações

Input

Voltagem de entrada

1 fase/3 fase 220V: 200V240V

3 fases 380V-480V:380V-480V

Intervalo de flutuação de tensão permitida

-15% -10%

Frequência de entrada

50 Hz / 60 Hz, flutuação inferior a 5%

Produção

Tensão de saída

3a fase: 0 ′ voltagem de entrada

Capacidade de sobrecarga

Aplicação de uso geral:60S para 150% da corrente nominal

Aplicação de carga leve: 60 s para 120% da corrente nominal

Controle

Modo de controlo

Controle V/f

Controle do vetor de fluxo sem sensor sem cartão PG ((SVC)

Controle do vetor de fluxo de velocidade do sensor com cartão PG (VC)

Modo de funcionamento

Controle de velocidade, Controle de binário (SVC e VC)

Faixa de velocidade

1Capacidade de produção

1- O quê? - O quê?

11000 (VC)

Precisão do controlo da velocidade

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Velocidade de resposta

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

Faixa de frequências

00,00 ‰ 600 Hz(V/f)

00,00 ‰ 200,00 Hz(SVC)

00,00 ‰ 400 Hz(VC)

Resolução da frequência de entrada

Ajuste digital: 0,01 Hz

Configuração analógica: frequência máxima x 0,1%

Torque de arranque

150%/0,5 Hz(V/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

Precisão do controlo do binário

SVC:dentro de 5Hz10%, acima de 5Hz5%

VC:30,0%

Curva V/f

Tipo de curva V / f: linha reta, múltiplos pontos, função de potência, separação V / f;

Suporte ao aumento do binário: aumento automático do binário (configuração de fábrica), aumento manual do binário

Rampa de transmissão de frequência

Suporte de aceleração e desaceleração lineares e de curvas S;

4 grupos de tempo de aceleração e desaceleração, intervalo de regulação 0,00s ~ 60000s

Regulação da tensão do autocarro de corrente contínua

Controle de estagnação de sobrevoltagem: limitar a produção de energia do motor ajustando a frequência de saída para evitar saltar a falha de tensão;

Controle de estacionamento sob tensão: controlar o consumo de energia do motor ajustando a frequência de saída para evitar falhas de guiamento

Controle VdcMax: Limitar a quantidade de potência gerada pelo motor ajustando a frequência de saída para evitar a sobrevoltagem;

Controle Vdc Min: Controle o consumo de energia do motor ajustando a frequência de saída, para evitar falhas de salto sob tensão

Frequência do portador

1kHz 12kHz ((Varia de acordo com o tipo)

Método de arranque

Iniciação direta (pode ser sobreposto freio de corrente contínua); arranque com controlo de velocidade

Método de parada

Paragem da desaceleração (pode ser sobreposta a travagem em corrente contínua); livre para parar

Função principal de controlo

Controle de corrida, controle de queda, até 16 velocidades de funcionamento, evitar velocidades perigosas, funcionamento de freqüência de balanço, comutação de tempo de aceleração e desaceleração, separação VF, travagem por excitação,Controle do PID do processo, função de sono e de despertar, lógica PLC simples integrada, terminais virtuais de entrada e saída, unidade de atraso integrada, unidade de comparação e unidade lógica integradas, backup e recuperação de parâmetros,Registro de falhas perfeito, reinicialização de falha, dois grupos de parâmetros do motor, comutação livre, cablagem de saída de troca de software, terminais para cima / para baixo

Função

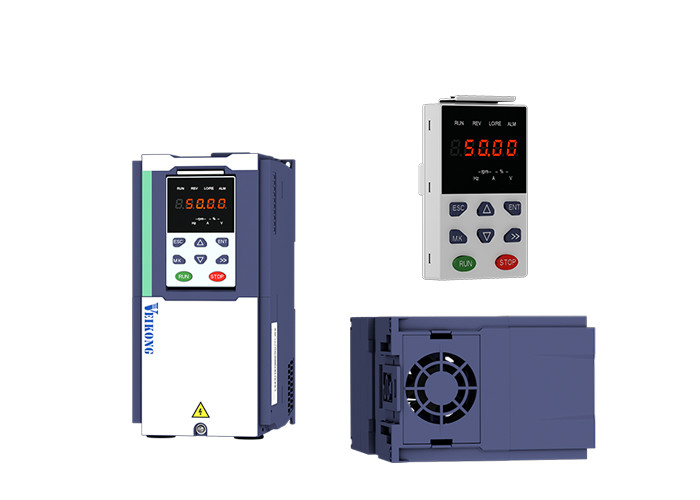

Teclado

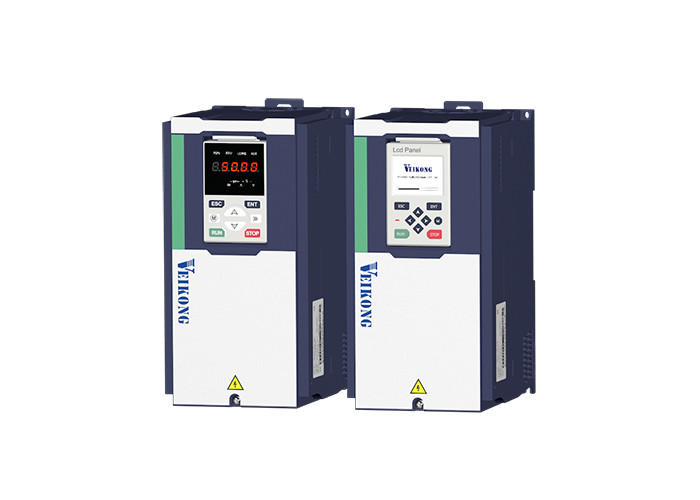

LED teclado digital e teclado LCD (opcional)

Comunicação

Padrão:

Comunicação MODBUS

PODE ABRIR E PROFINET (em desenvolvimento)

Cartão PG

Cartão de interface do codificador incremental (saída diferencial e colector aberto),Cartão do transformador rotativo

Terminal de entrada

Padrão:

5 terminais de entrada digital, um dos quais suporta entrada de pulsos de alta velocidade até 50 kHz;

2 terminais de entrada analógicos, suportando entrada de tensão de 0 ~ 10V ou entrada de corrente de 0 ~ 20mA;

Cartão de opção:

4 terminais de entrada digital

2 terminais de entrada analógicos.suporte de entrada de tensão 10V-+10V

Terminal de saída

padrão:

1 terminal de saída digital;

1 terminal de saída de pulso de alta velocidade (tipo colector aberto), suportando saída de sinal de onda quadrada de 0 ~ 50 kHz;

1 terminal de saída de relé ((segundo relé é opcional)

2 terminais de saída analógica, suportando 0 ~ 20mA de saída de corrente ou 0 ~ 10V de saída de tensão;

Cartão de opção: 4 terminais de saída digital

Proteção

Ver capítulo 6 "Solução de problemas e contramedidas" para a função de proteção.

Meio Ambiente

Local de instalação

No interior, sem luz solar direta, poeira, gases corrosivos, gases combustíveis, fumaça de óleo, vapor, gotejamento ou sal.

Altitude

0-3000 m. O inversor será desratizado se a altitude for superior a 1000 m e a corrente de saída nominal diminuirá 1% se a altitude for aumentada em 100 m

Temperatura ambiente

-10°C~+40°C,máximo 50°C (reduzido se a temperatura ambiente estiver entre 40°C e 50°C) Corrente de saída nominal diminui 1,5% se a temperatura aumentar 1°C

Humidade

Menos de 95% RH, sem condensação

Vibração

Menos de 5,9 m/s²(0,6 g)

Temperatura de armazenamento

-20°C ~ +60°C

Outros

Instalação

Armário montado na parede, controlado no chão, transmural

Nível de protecção

Proteção IP20

método de arrefecimento

Refrigeração por ar forçado

EMC

CE ROHS

Filtro EMC interno

Conforme a norma EN61800-3

Categoria C3

3^RdMeio Ambiente

Modelo

Capacidade

(KVA)

Corrente de entrada

(A)

Corrente de saída ((A)

Motor adaptável

(KW)

Tamanho

Unidade de travagem

Carga pesada

Carga leve

Três fases: 380-480V,50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

Tamanho A

Interno

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

Tamanho B

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

Tamanho C

Interno

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

Tamanho D

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

Tamanho E

opção

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

Tamanho F

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

Tamanho G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

Externas

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

Tamanho H

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

Tamanho I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

Tamanho J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

Tamanho K

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

Tamanho L

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

Tamanho M

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

Tamanho N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

Tamanho O

VFD500-630GT4

710

1080

1120.

/

630

Tamanho O

VFD500-710GT4

790

1200

1260

/

710

Tamanho O

Fase única: 220V, 50/60HZ

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

Tamanho A

Inbuilt

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

Tamanho A

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

Tamanho A

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

Tamanho A

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

Tamanho B

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

Tamanho C

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

Tamanho C
