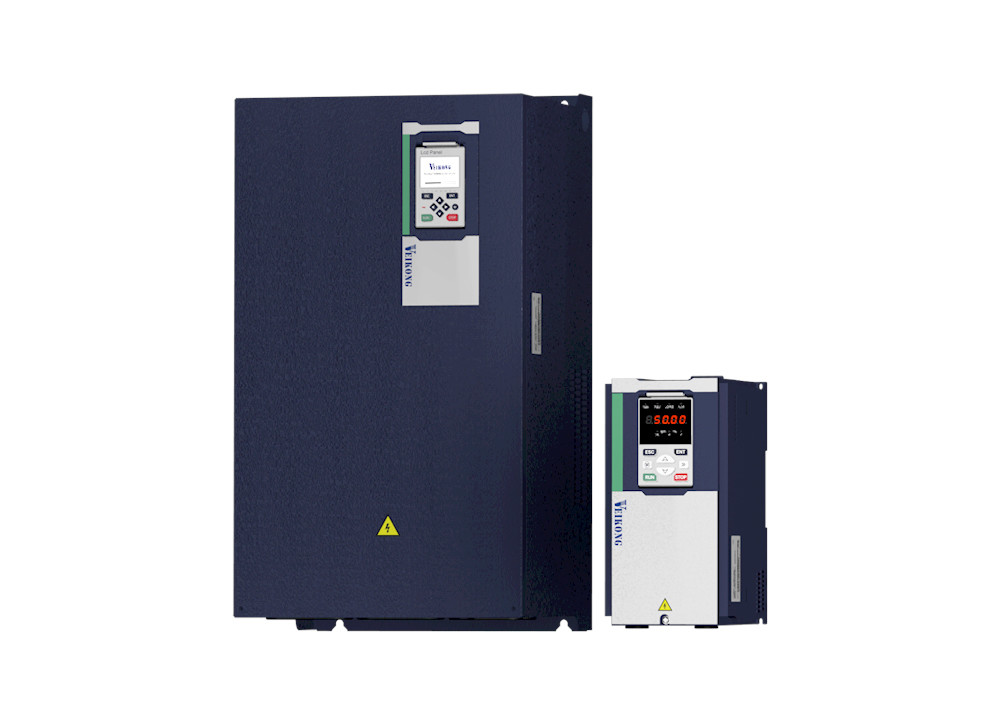

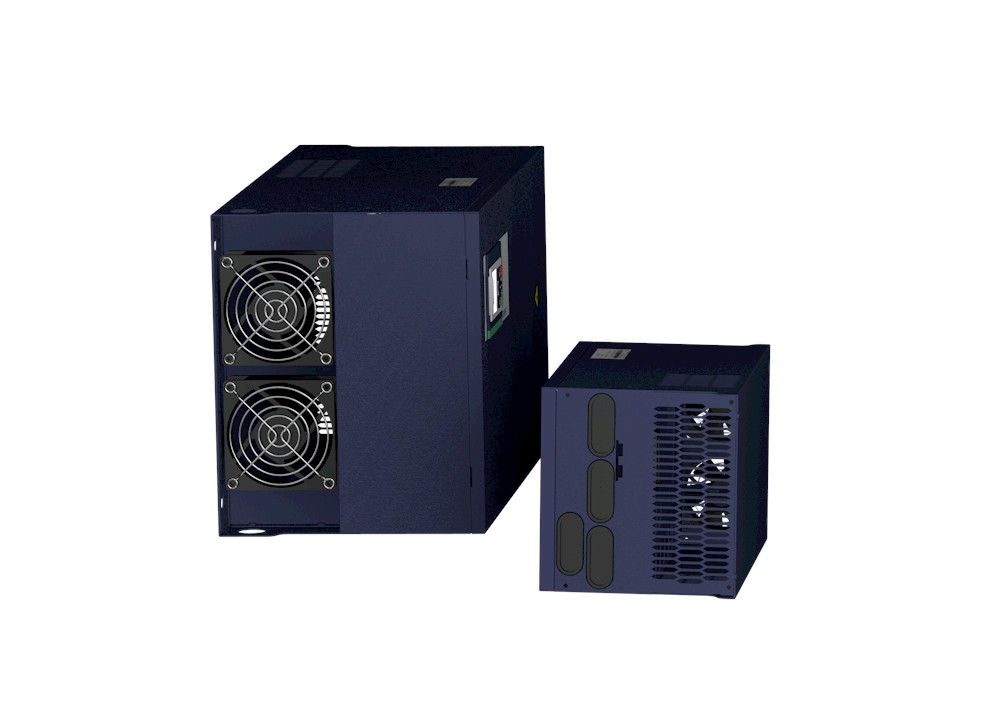

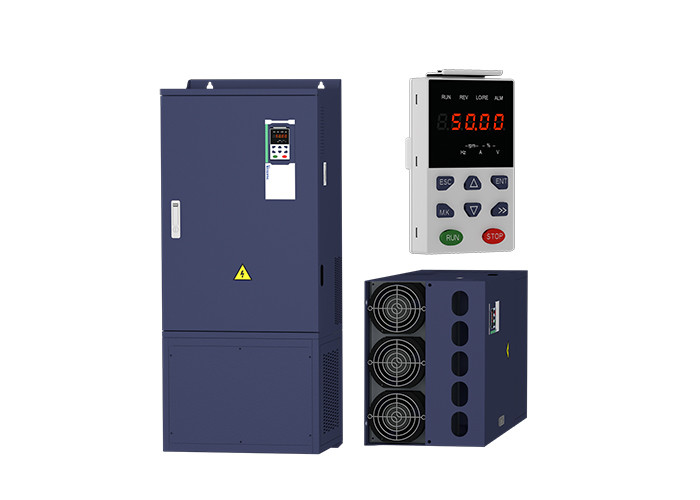

Inversores de frequência variável de alta potência para aplicações de sobrecarga elevada

1 fase/3 fase 220V: 200V240V

3 fases 380V-480V:380V-480V

Aplicação de uso geral:60S para 150% da corrente nominal

Aplicação de carga leve: 60 s para 120% da corrente nominal

Controle V/f

Controle do vetor de fluxo sem sensor sem cartão PG ((SVC)

Controle do vetor de fluxo de velocidade do sensor com cartão PG (VC)

1Capacidade de produção

1- O quê? - O quê?

11000 (VC)

± 0,5% (V/f)

±0,2% (SVC)

± 0,02% (VC)

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

0.00 ¢ 600 Hz ((V/f)

0.00 ¢200 ¢Hz (SVC)

0.00 ¢ 400 ¢ Hz (VC)

Ajuste digital: 0,01 Hz

Configuração analógica: frequência máxima x 0,1%

150%/0,5 Hz ((V/f)

180%/0,25 Hz (SVC)

200%/0Hz ((VC)

SVC:dentro de 5Hz10%, acima de 5Hz5%

VC:30,0%

Tipo de curva V / f: linha reta, multiponto, função de potência, separação V / f;

Suporte ao aumento do binário: aumento automático do binário (configuração de fábrica), aumento manual do binário

Suporte de aceleração e desaceleração lineares e de curvas S;

4 grupos de tempo de aceleração e desaceleração, intervalo de regulação 0,00s ~ 60000s

Controle da estação de sobrevoltagem: limitar a produção de energia do motor ajustando a frequência de saída para evitar saltar a falha de tensão;

Controle de estacionamento de baixa tensão: controlar o consumo de energia do motor ajustando a frequência de saída para evitar falhas de guiamento

Controle VdcMax: limitar a quantidade de potência gerada pelo motor ajustando a frequência de saída para evitar a sobrevoltagem;

Controle VdcMin: Controle o consumo de energia do motor ajustando a frequência de saída, para evitar falhas de baixa tensão de salto

Padrão:

Comunicação MODBUS

PODE ABRIR E PROFINET (em desenvolvimento)

Padrão:

5 terminais de entrada digital, um dos quais suporta entrada de pulsos de alta velocidade até 50 kHz;

2 terminais de entrada analógicos, suportando entrada de tensão de 0 ~ 10V ou entrada de corrente de 0 ~ 20mA;

Cartão de opção:

4 terminais de entrada digital

2 terminais de entrada analógicos.suporte de entrada de tensão 10V-+10V

padrão:

1 terminal de saída digital;

1 terminal de saída de pulso de alta velocidade (tipo colector aberto), suportando saída de sinal de onda quadrada de 0 ~ 50 kHz;

1 terminal de saída de relé ((segundo relé é opcional)

2 terminais de saída analógica, suportando 0 ~ 20mA de saída de corrente ou 0 ~ 10V de saída de tensão;

Cartão de opção: 4 terminais de saída digital

Filtro EMC interno

Conforme a norma EN61800-3

Categoria C3

3o Ambiente
