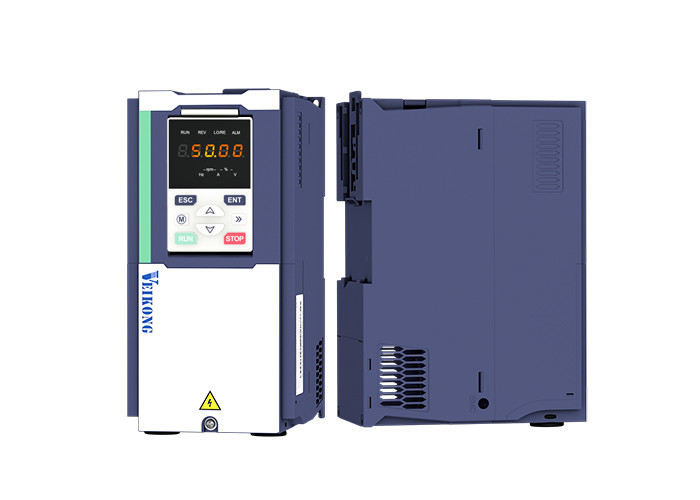

Tecnologia avançada de controlo de vetores nos inversores de frequência variável VEIKONG
| Lugar de origem | China |
|---|---|
| Marca | VEIKONG |
| Certificação | CE ROHS |
| Número do modelo | VFD500 |
| Quantidade de ordem mínima | 1 |
| Preço | negotiable |
| Detalhes da embalagem | o poder menos do que a caixa do uso 45kw, partindo do caso de madeira do uso 45kw |
| Tempo de entrega | 3 dias, dependem da quantidade da ordem |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | 15000pcs pelo mês |
Detalhes do produto
| Nome do produto | movimentação da C.A. 2.2kw | Potência | 2.2kw/3hp |
|---|---|---|---|
| Comunicação | modbus485/profinet/canopen | EMC | bulit no filtro da compatibilidade eletrónica C3 |
| Teclado numérico | LCD+LED | Cores | Escuro - azul e branco |
| Marca | Veikong | Apoio técnico | Apoio técnico em linha |
| Período de garantia | 18 meses ou mais | Método de comunicação | RS485 e CANOPEN ETC |
| Destacar | Inversores variáveis da frequência de 2,2 quilowatts,Inversores variáveis da frequência do CE |
||
Descrição de produto
2.2 Kw Variable Frequency Drive Inverter VFD para controlo vectorial VF Control
VEIKONG VFD de venda a quente
VFD500M é um vector de controlo de alto desempenho mini vfd
VFD500 é um vfd geral de alto desempenho
O VFD550 é um VFD especial de alto desempenho com controlo posicional.
VFD530 é um vfd especial de alto desempenho com função de elevação, suporte 2 PID, suporte motores síncronos e assíncronos
VFD500-PV é um inversor de bomba solar.
VFD510 é um inversor IP65
Desenho e características da unidade
A VEIKONG continua a tornar as aplicações ainda mais pequenas, combinando a unidade compacta concebida com
A utilização de instalações lado a lado para uma configuração ainda mais compacta.
Disponíveis modelos sem nadadeiras.

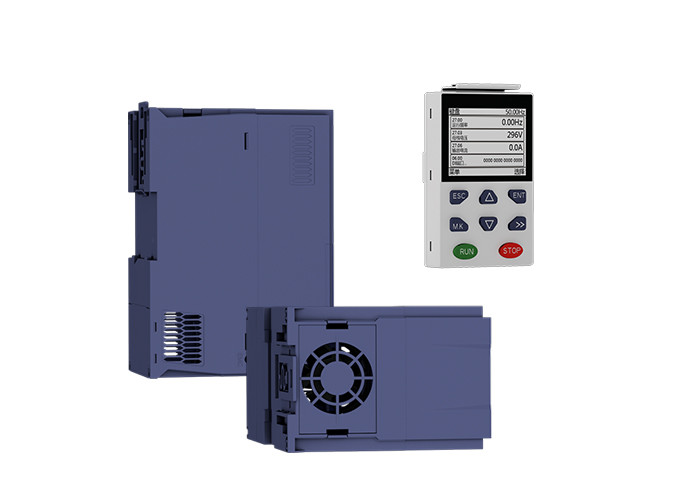

Projeto independente dos ductos
Projeto de conduto de ar independente, evitando efetivamente a entrada de poeira no inversor, causando curto-circuito e outras falhas e
Usar um volume de ar maior e um ventilador de arrefecimento de longa vida útil reduz efetivamente o aumento da temperatura interna do inversor
e garante o funcionamento confiável e estável do inversor
Características
1VF e controle de vetores sem sensores
2. Até 0 Hz/200% do binário de arranque
3. Unidade de travagem integrada (≤ 30 kW), Unidade de travagem externa opcional (≥ 37 kW)

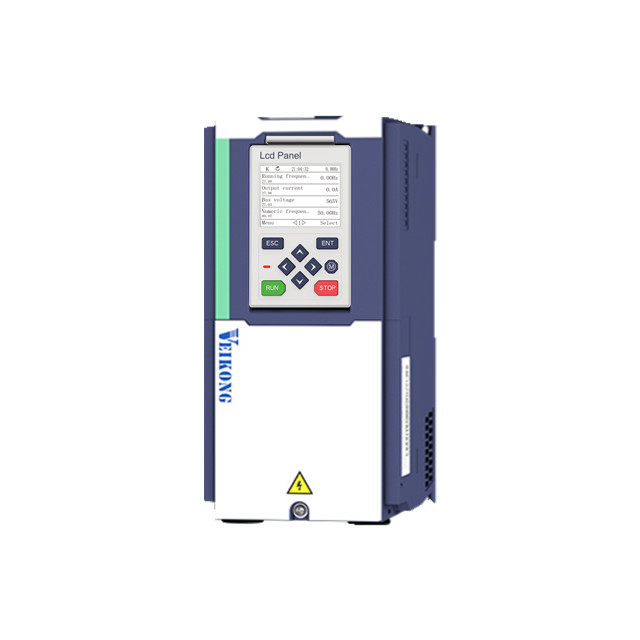

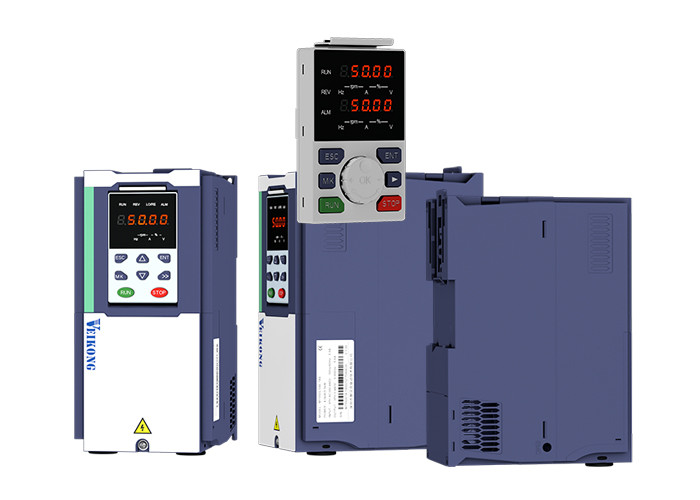

4. teclado LED externo para copiar parâmetros ((≥ 18,5kW), Design padrão de teclado de membrana ((≤ 15kW), teclado LCD opcional fornecido
5Filtros C3 normalizados; filtros C2 opcionais
6- Parâmetros precisos auto-ajuste e melhor motor de condução
7Função simples de abastecimento de água
8Apoio à dupla classificação G/P
9Serviços de personalização prestados (como PTC)
10Certificado de conformidade com os requisitos CE
Parâmetros técnicos:
| Ponto | Especificações | |
| Input | Voltagem de entrada |
1 fase/3 fase 220V: 200V240V 3 fases 380V-480V:380V-480V |
| Intervalo de flutuação de tensão permitida | -15% -10% | |
| Frequência de entrada | 50 Hz / 60 Hz, flutuação inferior a 5% | |
| Produção | Tensão de saída | 3a fase: 0 ′ voltagem de entrada |
| Capacidade de sobrecarga |
Aplicação de uso geral:60S para 150% da corrente nominal Aplicação de carga leve: 60 s para 120% da corrente nominal |
|
| Controle | Modo de controlo |
Controle V/f Controle do vetor de fluxo sem sensor sem cartão PG ((SVC) Controle do vetor de fluxo de velocidade do sensor com cartão PG (VC) |
| Modo de funcionamento | Controle de velocidade, Controle de binário (SVC e VC) | |
| Faixa de velocidade |
1Capacidade de produção 1- O quê? - O quê? 11000 (VC) |
|
| Precisão do controlo da velocidade |
± 0,5% (V/f) ±0,2% (SVC) ± 0,02% (VC) |
|
| Velocidade de resposta |
5 Hz ((V/f) 20 Hz ((SVC) 50 Hz ((VC) |
|
| faixa de frequência |
0.00 ¢ 600 Hz ((V/f) 0.00 ¢200 ¢Hz (SVC) 0.00 ¢ 400 ¢ Hz (VC) |
|
| Resolução da frequência de entrada |
Ajuste digital: 0,01 Hz Configuração analógica: frequência máxima x 0,1% |
|
| Torque de arranque |
150%/0,5 Hz ((V/f) 180%/0,25 Hz (SVC) 200%/0Hz ((VC) |
|
| Precisão do controlo do binário |
SVC:dentro de 5Hz10%, acima de 5Hz5% VC:30,0% |
|
| Curva V/f |
Tipo de curva V / f: linha reta, multiponto, função de potência, separação V / f; Suporte ao aumento do binário: aumento automático do binário (configuração de fábrica), aumento manual do binário |
|
| Rampa de transmissão de frequência |
Suporte de aceleração e desaceleração lineares e de curvas S; 4 grupos de tempo de aceleração e desaceleração, intervalo de regulação 0,00s ~ 60000s |
|
| Regulação da tensão do autocarro de corrente contínua |
Controle de estacionamento de sobrevoltagem: limitar a produção de energia do motor ajustando a frequência de saída para evitar saltar a falha de tensão;
Controle de estacionamento de baixa tensão: controlar o consumo de energia do motor ajustando a frequência de saída para evitar falhas de guiamento
Controle VdcMax: limitar a quantidade de potência gerada pelo motor ajustando a frequência de saída para evitar a sobrevoltagem; Controle VdcMin: Controle o consumo de energia do motor ajustando a frequência de saída, para evitar falhas de subvoltagem de salto |
|
| Frequência do portador | 1kHz 12kHz ((Varia de acordo com o tipo) | |
| Método de arranque | Iniciação direta (pode ser sobreposto freio de corrente contínua); arranque com controlo de velocidade | |
| Método de parada | Paragem da desaceleração (pode ser sobreposta a travagem em corrente contínua); livre para parar | |
| Função de controlo principal | Controle de corrida, controle de queda, até 16 velocidades de funcionamento, evitação de velocidade perigosa, funcionamento de freqüência de balanço, comutação de tempo de aceleração e desaceleração, separação VF, travagem por excitação,Controle do PID do processo, função de sono e de despertar, lógica PLC simples integrada, terminais virtuais de entrada e saída, unidade de atraso integrada, unidade de comparação e unidade lógica integradas, backup e recuperação de parâmetros,Registro de falhas perfeito, reinicialização de falha, dois grupos de parâmetros do motor comutação livre, software de troca de cabo de saída, terminais para cima / para baixo | |
| Função | Teclado | LED teclado digital e teclado LCD (opcional) |
| Comunicação |
Padrão: Comunicação MODBUS Opção:Profibus-DP e CAN OPEN |
|
| Cartão PG | Cartão de interface do codificador incremental (saída diferencial e colector aberto), cartão do transformador rotativo | |
| Terminal de entrada |
Padrão: 5 terminais de entrada digital, um dos quais suporta entrada de pulsos de alta velocidade até 50 kHz; 2 terminais de entrada analógicos, suportando entrada de tensão de 0 ~ 10V ou entrada de corrente de 0 ~ 20mA; Cartão de opção: 4 terminais de entrada digital 2 terminais de entrada analógicos.suporte de entrada de tensão 10V-+10V |
|
| Terminal de saída |
padrão: 1 terminal de saída digital; 1 terminal de saída de pulso de alta velocidade (tipo colector aberto), suportando saída de sinal de onda quadrada de 0 ~ 50 kHz; 1 terminal de saída de relé ((segundo relé é opcional) 2 terminais de saída analógica, suportando 0 ~ 20mA de saída de corrente ou 0 ~ 10V de saída de tensão; Cartão de opção: 4 terminais de saída digital |
|
| Proteção | Ver capítulo 6 "Solução de problemas e contramedidas" para a função de proteção. | |
| Meio Ambiente | Local de instalação | No interior, sem luz solar direta, poeira, gases corrosivos, gases combustíveis, fumaça de óleo, vapor, gotejamento ou sal. |
| Altitude | 0-3000 m. O inversor será desratizado se a altitude for superior a 1000 m e a corrente de saída nominal diminuirá 1% se a altitude for aumentada em 100 m | |
| Temperatura ambiente | -10°C~+40°C,máximo 50°C (reduzido se a temperatura ambiente estiver entre 40°C e 50°C) Corrente de saída nominal diminui 1,5% se a temperatura aumentar 1°C | |
| Humidade | Menos de 95% RH, sem condensação | |
| Vibração | Menos de 5,9 m/s2 (0,6 g) | |
| Temperatura de armazenamento | -20°C ~ +60°C | |
| Outros | Instalação | Armário montado na parede, controlado no chão, transmural |
| Nível de protecção | Proteção IP20 | |
| método de arrefecimento | Refrigeração por ar forçado | |
Aplicação VEIKONG VFD:
VEIKONG VFD substituir marcas famosas
Faixa de modo
| Modelo |
Capacidade (KVA) |
Corrente de entrada (A) |
Corrente de saída ((A) |
Motor adaptável (KW) |
Tamanho | Unidade de travagem | |
| Carga pesada | Carga leve | ||||||
| Três fases: 380-480V,50/60Hz | |||||||
| VFD500-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | Tamanho A | Interno |
| VFD500-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD500-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD500-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD500-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | Tamanho B | |
| VFD500-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD500-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | Tamanho C | Interno |
| VFD500-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD500-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | Tamanho D | |
| VFD500-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD500-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | Tamanho E | opção |
| VFD500-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD500-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | Tamanho F | |
| VFD500-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD500-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | Tamanho G | |
| VFD500-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | Externas | |
| VFD500-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | Tamanho H | |
| VFD500-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | Tamanho I | |
| VFD500-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD500-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | Tamanho J | |
| VFD500-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD500-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | Tamanho K | |
| VFD500-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD500-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | Tamanho L | |
| VFD500-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD500-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | Tamanho M | |
| VFD500-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD500-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | Tamanho N | |
| VFD500-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD500-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | Tamanho O | |
| VFD500-630GT4 | 710 | 1080 | 1120. | / | 630 | Tamanho O | |
| VFD500-710GT4 | 790 | 1200 | 1260 | / | 710 | Tamanho O | |
| Fase única: 220V, 50/60HZ | |||||||
| VFD500-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | Tamanho A | Inbuilt |
| VFD500-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | Tamanho A | |
| VFD500-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | Tamanho A | |
| VFD500-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | Tamanho A | |
| VFD500-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | Tamanho B | |
| VFD500-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | Tamanho C | |
| VFD500-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | Tamanho C | |
