VFD510 IP55 Inversor de controlo vectorial de alta protecção para ambientes desafiadores

VEIKONG Última Nova Outlook VFD510 IP55 Vector Control VFD

1Introdução ao Veikong VFD510 Modelo da nova série:

O inversor de alta protecção da série VFD510 é um inversor de grau de protecção IP55 lançado pela nossa empresa.Não só tem o desempenho de alta qualidade da série VFD530O produto é especialmente adequado para aplicações em ambientes com muita poeira, óleo e névoa de água.VFD510 pode conduzir motores assíncronos e motores magnéssincronos permanentesTem uma função STO padrão e suporta uma variedade de tipos de codificadores e interfaces de comunicação. Tem um excelente desempenho, funções ricas, boa fiabilidade e adaptabilidade ao ambiente.

2As características da nova série VEIKONG VFD510 IP55

1) Projeto independente dos ductos de ar
O projecto de condutas de ar independentes impede eficazmente a entrada de poeira no inversor, causando curtocircuito e outras falhas, melhorando assim a fiabilidade;
A utilização de um grande volume de ar e de um ventilador de arrefecimento de longa duração reduz eficazmente o aumento da temperatura interna do inversor e garante um funcionamento fiável e estável do inversor.

2) Sistema de protecção completo
Toda a série possui protecção STO, protecção contra curto-circuito de saída para protecção contra corrente sobre o solo, protecção contra sobrecarga do condutor, protecção contra sobrecarga do motor, protecção contra sobre-temperatura do condutor,OpcionalPT100/PT1000/KTY84 Proteção contra sobre-temperatura do motor, etc.
Dependendo do tipo de falha, pode ser definido como parada livre de falhas, parada de desaceleração de falhas, continuação de funcionamento de falhas, o que facilita o tratamento de emergências no local.

3) Processo automático de pulverização de revestimento conformal
São utilizados vários revestimentos conformes de alta qualidade para melhorar a adaptabilidade do produto ao ambiente.
O revestimento conformal adota um processo de pulverização automático para assegurar a uniformidade da espessura de pulverização da placa de circuito e a consistência do lote de produtos.

4) Ampla gama de entrada de tensão que cumpra as normas internacionais
Voltagem nominal
Intervalo de flutuação de tensão admissível
Potência de entrada
frequência
Modelos monofásicos/trifásicos de 220V200V~240V
Modelos trifásicos de 380V: 380V~480V
-15% a 10%
Intervalo de flutuação admissível de 50 Hz a 60 Hz + 5%

5) Experimento de simulação de projeto térmico
O software da plataforma de simulação térmica precisa é utilizado para assegurar a fiabilidade da simulação térmica.Os inversores da série VFD510 foram todos submetidos a testes de simulação térmica.Apenas dentro dos requisitos de concepção de segurança da simulação térmicaOs resultados da simulação térmica são muito próximos dos resultados dos ensaios físicos.A simulação térmica pode substituir a simulação de carga real, acrescentando uma camada extra de testes térmicos científicos.

6) Ensaio rigoroso de elevação de temperatura
O ensaio de aumento da temperatura do motor adopta o ensaio de sobrecarga de ciclo mais rigoroso para garantir uma operação fiável a longo prazo em condições de sobrecarga extrema.
Ensaio de sobrecarga cíclica: a uma temperatura ambiente de 50°, executar a corrente de sobrecarga 1,5 vezes durante 1 minuto, depois executar a corrente nominal durante 4 minutos e, em seguida, executar a 1.5 vezes a corrente nominal durante 1 minutoEste ciclo contínuo dura 5 minutos por ciclo até que o sistema atinja um estado de equilíbrio térmico e toda a unidade esteja dentro do intervalo de segurança térmica de projecto.

7) Ensaios de ciclo completo
Durante o desenvolvimento do produto, toda a placa de PCB será sistematicamente testada.Após a montagem, toda a máquina será testada e o ambiente EMC será testado.a12 horas, será efectuado um ensaio de envelhecimento a altas temperaturas de 50°C para assegurar a qualidade de entrega de toda a série de produtos.

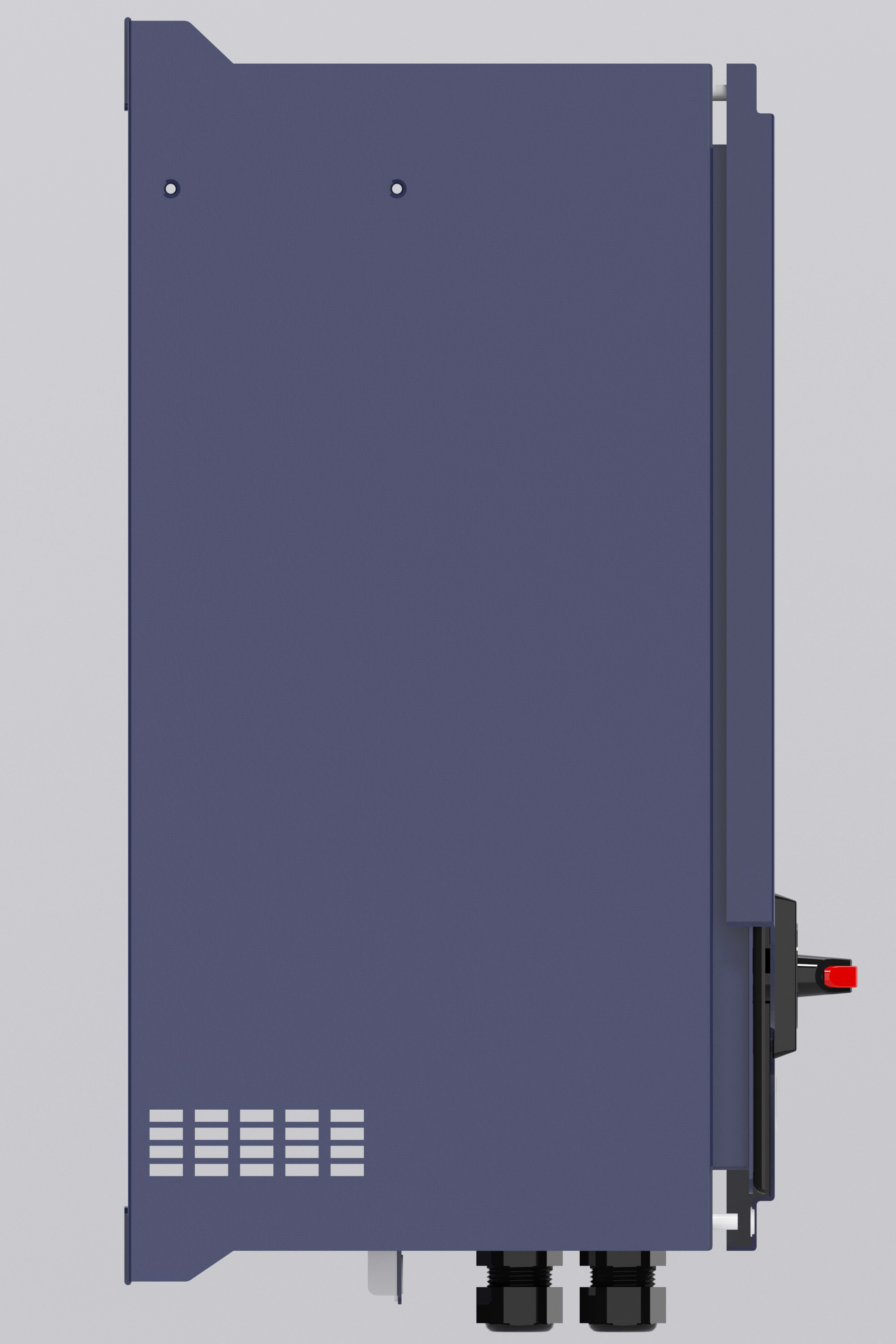

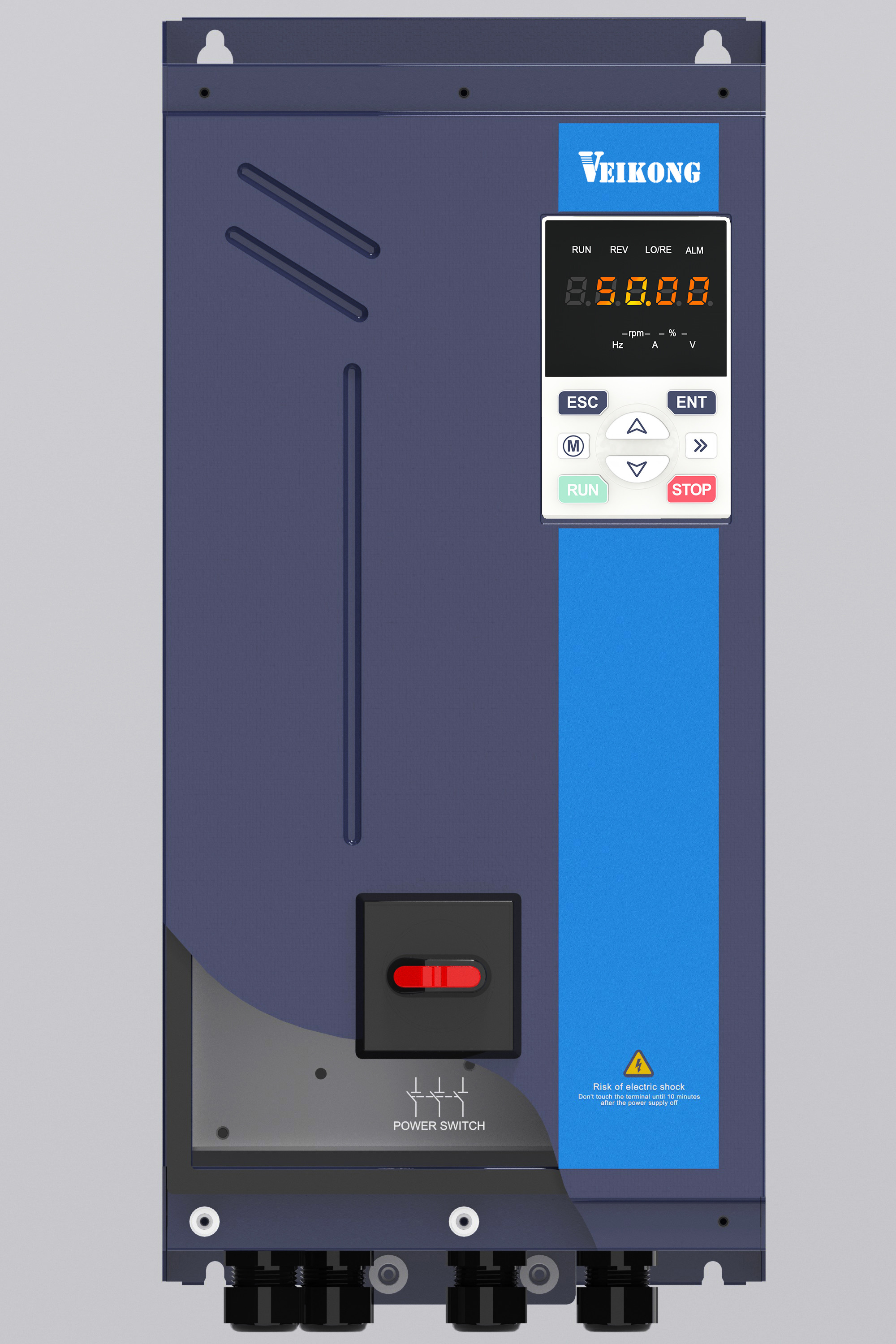

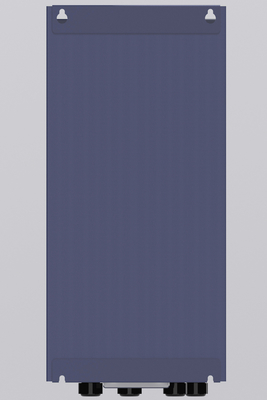

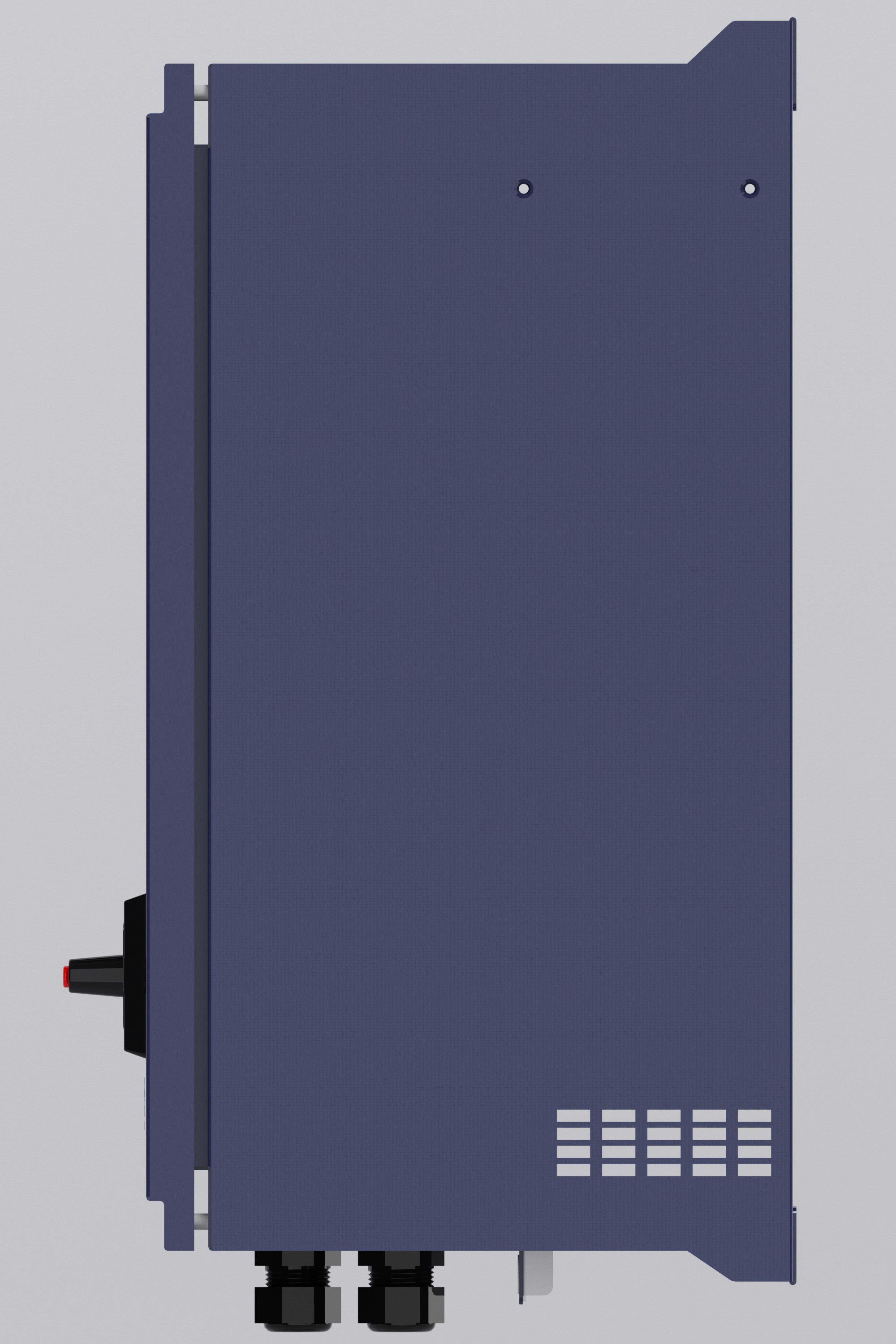

3. VEIKONG Tamanho do produto e mostrando todos os lados

Tabela de selecção da produção
