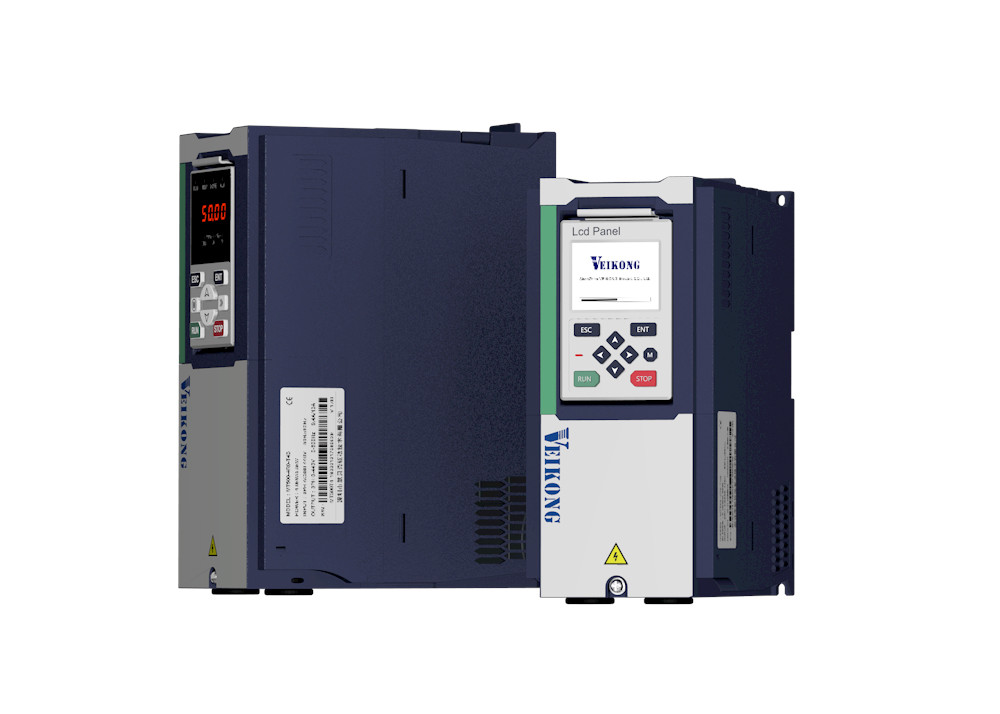

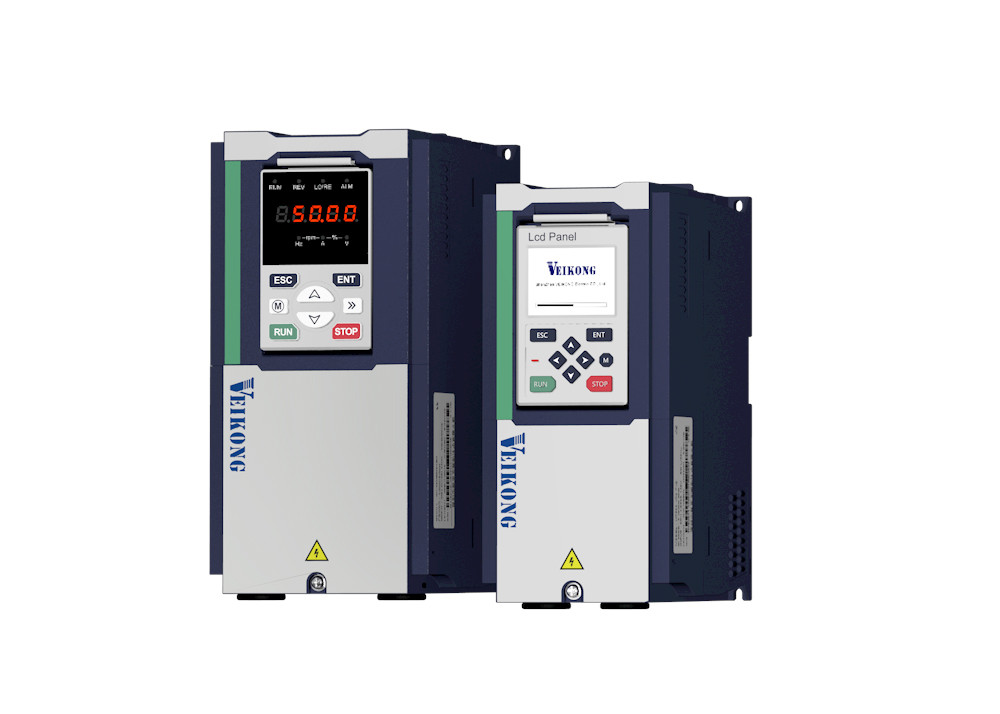

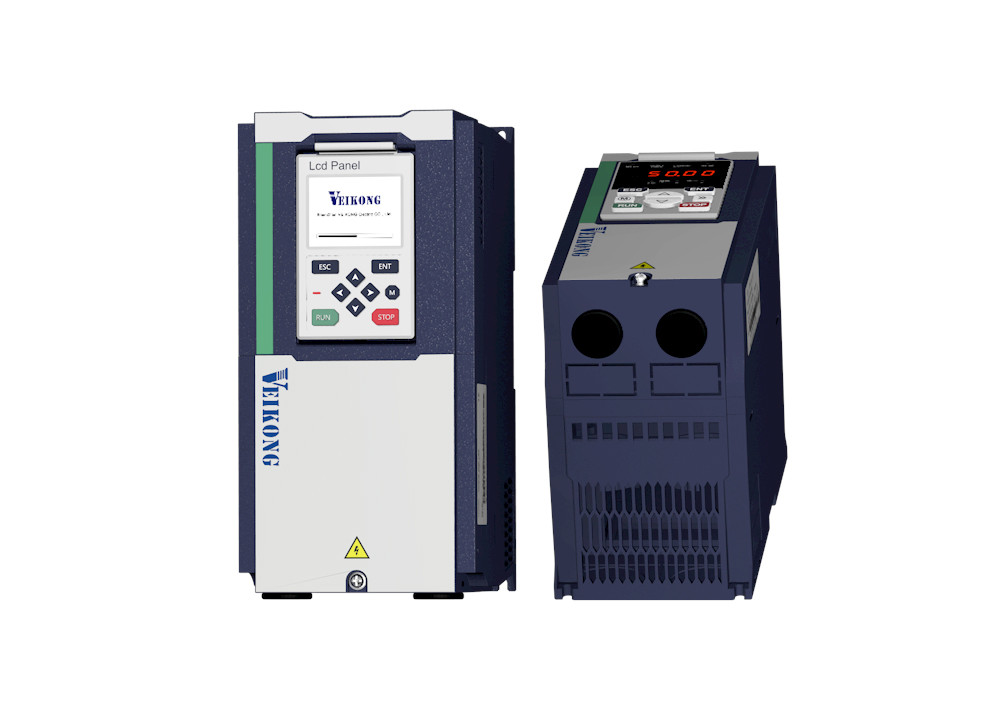

Inversor de Frequência Variável (VFD) 22KW 30KW 37KW 45KW, Controlador Vetorial Trifásico
| Lugar de origem | China |
|---|---|
| Marca | VEIKONG |
| Certificação | CE IEC |
| Número do modelo | VFD500 |
| Documento | <a target='_blank' style='color: #2323ff;text-decoration: underline;' href="//www.veikong.com/photo/veikong/document/99193/VEIKONG VFD500 series product brochure 20231004 E-file.pdf">VEIKONG VFD500 series produ...le.pdf</a> |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Caixa e caixa de madeira |
| Tempo de entrega | 3 dias, depende da quantidade de pedido |
| Termos de pagamento | MoneyGram,Western Union,T/T,D/P,D/A,L/C |
| Habilidade da fonte | 15000pcs por mês |
Detalhes do produto
| Tensão | 200V-240V, 380V-480V | Faixa de potência | 0.75kw-710kw |
|---|---|---|---|
| Mostrar | LED/LCD | Frequência de entrada | 50 Hz/60 Hz |
| Atitude | Menos de 1000 m | Modo de controle | V/F, SVC, VC |
Descrição de produto
22KW 30KW 37KW 45KW VFD Conversor de Frequência Variável 3 Fases Vetorial
Características do Produto de VFD Trifásico
Controle de tensão e controle de modo de torque
Até 200% de torque de partida a Ohz
Controle de motor assíncrono
Unidade/controlador de comparação e lógica
Função de suspensão
Função DI virtual
Unidade de atraso programável
Sintonia automática do motor (estática e dinâmica)
2 grupos de parâmetros do motor
Frenagem por injeção CC Teclado LCD e teclado shuttle opcionais
Chopper de freio integral (<30kW)
Reator CC 18,5KW & acima opcional
2 Controle PID opcional
Função de economia de energia
Modbus RTU/RS485 integrado
Software de Ferramenta para PC
Cartão CANopen opcional
Cartão Profinet opcional
Mais compacto para economizar espaço
Design de poeira independente
Cartão IO exentsional
Vários cartões PG
Especificações Técnicas
| Item | Especificação | |
| Entrada | Tensão de entrada |
1 fase/3 fases 220V:200V～240V 3 fases 380V-480V:380V～480V |
| Faixa de flutuação de tensão permitida | -15%～10% | |
| Frequência de entrada | 50Hz / 60Hz, flutuação inferior a 5% | |
| Saída | Tensão de saída | 3 fases:0～tensão de entrada |
| Capacidade de sobrecarga |
Aplicação de uso geral: 60S para 150% da corrente nominal Aplicação de carga leve: 60S para 120% da corrente nominal |
|
| Controle | Modo de controle |
Controle V/f Controle vetorial de fluxo sem sensor sem cartão PG (SVC) Controle vetorial de fluxo de velocidade do sensor com cartão PG (VC) |
| Modo de operação | Controle de velocidade, controle de torque (SVC e VC) | |
| Faixa de velocidade |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Precisão do controle de velocidade |
±0,5% (V/f) ±0,2% (SVC) ±0,02% (VC) |
|
| Resposta de velocidade |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| Faixa de frequência |
0,00～600,00Hz (V/f) 0,00～200,00Hz (SVC) 0,00～400,00Hz (VC) |
|
| Resolução da frequência de entrada |
Configuração digital: 0,01 Hz Configuração analógica: frequência máxima x 0,1% |
|
| Torque de partida |
150%/0,5Hz (V/f) 180%/0,25Hz (SVC) 200%/0Hz (VC) |
|
| Precisão do controle de torque |
SVC: dentro de 5Hz10%, acima de 5Hz5% VC: 3,0% |
|
| Curva V/f |
Tipo de curva V/f: linha reta, multiponto, função de potência, separação V/f; Suporte de aumento de torque: aumento de torque automático (configuração de fábrica), aumento de torque manual |
|
| Rampa de fornecimento de frequência |
Suporte a aceleração e desaceleração linear e curva S; 4 grupos de tempo de aceleração e desaceleração, faixa de configuração 0,00s ~ 60000s |
|
| Controle de tensão do barramento CC |
Controle de parada por sobretensão: limite a geração de energia do motor ajustando a frequência de saída para evitar falhas de tensão; Controle de parada por subtensão: controle o consumo de energia do motor ajustando a frequência de saída para evitar falhas de guinada Controle VdcMax: Limite a quantidade de energia gerada pelo motor ajustando a frequência de saída para evitar disparos por sobretensão; Controle Vdc Min: Controle o consumo de energia do motor ajustando a frequência de saída, para evitar falhas de subtensão por salto |
|
| Frequência da portadora | 1kHz～12kHz (Varia dependendo do tipo) | |
| Método de partida | Partida direta (pode ser sobreposta à frenagem CC); partida de rastreamento de velocidade | |
| Método de parada | Parada por desaceleração (pode ser sobreposta à frenagem CC); livre para parar | |
| Função de controle principal | Controle de avanço, controle de queda, operação de até 16 velocidades, evitação de velocidade perigosa, operação de frequência de oscilação, comutação de tempo de aceleração e desaceleração, separação VF, frenagem por sobreexcitação, controle PID de processo, função de suspensão e ativação, lógica PLC simples integrada, terminais de entrada e saída virtuais, unidade de atraso integrada, unidade de comparação e unidade lógica integradas, backup e recuperação de parâmetros, registro de falhas perfeito, reinicialização de falhas, duas grupos de parâmetros do motor, troca livre, fiação de saída de troca de software, terminais PARA CIMA / PARA BAIXO | |
| Função | Teclado | Teclado digital LED e teclado LCD (opcional) |
| Comunicação |
Padrão: Comunicação MODBUS CAN OPEN E PROFINET (EM DESENVOLVIMENTO) |
|
| Cartão PG | Placa de interface de codificador incremental (saída diferencial e coletor aberto), placa de transformador rotativo | |
| Terminal de entrada |
Padrão: 5 terminais de entrada digital, um dos quais suporta entrada de pulso de alta velocidade de até 50kHz; 2 terminais de entrada analógica, suportam entrada de tensão de 0 ~ 10V ou entrada de corrente de 0 ~ 20mA; Placa de opção: 4 terminais de entrada digital 2 terminais de entrada analógica. suportam entrada de tensão de -10V-+10V |
|
| Terminal de saída |
padrão: 1 terminal de saída digital; 1 terminal de saída de pulso de alta velocidade (tipo coletor aberto), suporta saída de sinal de onda quadrada de 0 ~ 50kHz; 1 terminal de saída de relé (o segundo relé é opcional) 2 terminais de saída analógica, suportam saída de corrente de 0 ~ 20mA ou saída de tensão de 0 ~ 10V; Placa de opção: 4 terminais de saída digital |
|
| Proteção | Consulte o Capítulo 6 "Solução de problemas e contramedidas" para a função de proteção | |
| Ambiente | Local de instalação | Interno, sem luz solar direta, poeira, gás corrosivo, gás combustível, fumaça de óleo, vapor, gotejamento ou sal. |
| Altitude | 0-3000m. O inversor será reduzido se a altitude for superior a 1000m e a corrente de saída nominal será reduzida em 1% se a altitude aumentar em 100m | |
| Temperatura ambiente | -10°C~ +40°C, máximo 50°C (reduzido se a temperatura ambiente estiver entre 40°C e 50°C) A corrente de saída nominal diminui em 1,5% se a temperatura aumentar em 1°C | |
| Umidade | Menos de 95% UR, sem condensação | |
| Vibração | Menos de 5,9 m/s2 (0,6 g) | |
| Temperatura de armazenamento | -20°C ~ +60°C | |
| Outros | Instalação | Montado na parede, gabinete controlado por piso, transmural |
| Nível de proteção | IP20 | |
| Método de resfriamento | Resfriamento a ar forçado | |
| EMC | CE ROHS |
Filtro EMC interno Está em conformidade com EN61800-3 Categoria C3 3rd Ambiente |
Aplicação do produto
PERGUNTAS FREQUENTES:
1. Qual faixa de tensão você pode suportar?
Entrada monofásica de 220v, saída monofásica de 220v;
Entrada monofásica de 220v, saída trifásica de 220v;
Entrada trifásica de 220v, saída trifásica de 220v;
Entrada monofásica de 220v, saída trifásica de 380v;
2. Qual é o padrão do pacote?
Abaixo de 37kw, é embalagem de caixa; 45kw e acima, é embalagem de madeira.
3. Você aceita negócios OEM?
Aceitamos OEM e ODM com sua autorização.
