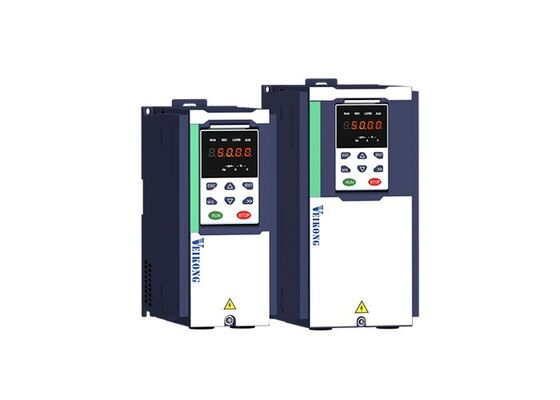

VEIKONG CH530 Guia de Frequência Variavel Dedicado com Controle de Frenos 150% Torque de Iniciação e Controle de Anti-Sway

Visão geral do produto

A série VEIKONG CH530 é uma unidade de freqüência variável de alto desempenho especialmente concebida para guindastes, elevadores, guindastes e outros equipamentos de elevação.Controle anti-swing, proteção zero-servo, controlo antiderrapante e ajuste automático da velocidade com base na carga.

Com um alcance de potência de 0,75 kW a 710 kW, o CH530 suporta motores assíncronos e motores síncronos de ímãs permanentes.viagem de ponte, e aplicações de rolamento de guindastes.

Destaques do produto

• Controle profissional da sequência de travões para elevação e descida seguras
• Até 150% do binário de arranque a 0 Hz sob controlo vectorial de circuito fechado
• Controle integrado anti-swing para viagens de carrinho e ponte
• Proteção de servo zero para evitar movimentos inesperados de carga
• Aumento automático da velocidade sob carga leve
• Redução automática da velocidade sob carga pesada
• Macros de aplicação de guindastes pré-programados para facilitar a colocação em serviço
• Suporte para motores síncronos de ímã permanente e de ímã assíncrono
• Unidade de travagem incorporada disponível para modelos de 0,75 kW a 90 kW
• Opções de comunicação múltipla e de expansão de E/S
• Capacidade de sobrecarga de 150% durante 60 segundos
• Faixa de potência de 0,75 kW a 710 kW

Características do produto

1- Controle profissional da sequência de travagem

As aplicações de guindaste exigem uma coordenação precisa entre o motor e o freio mecânico.Ele pode gerar pré-torque antes do freio mecânico abrir, ajudando a evitar que a carga suspensa escorregue durante a inicialização.

Os tempos de atraso regulados para a liberação e a aplicação do travão ajudam a garantir um arranque e uma paragem suaves.e outros equipamentos de elevação.

2. Torque de arranque elevado a baixa velocidade

O CH530 suporta controle V/F, controle de vetor sem sensor e controle de vetor de circuito fechado com feedback do codificador.

O potente binário de baixa velocidade ajuda o motor a arrancar sem problemas sob condições de carga pesada e reduz o risco de deslizamento da carga durante o levantamento e a descida.

3Controle anti-sway integrado

Quando um carrinho de guindaste acelera, desacelera ou muda de direção, a carga suspensa pode oscilar.O CH530 possui um algoritmo anti-swing incorporado que ajuda a reduzir o movimento da carga durante o trolley e a viagem de ponte.

Esta função pode encurtar o tempo de posicionamento da carga, reduzir os ajustes repetidos do operador e melhorar a eficiência do manuseio do material.

4Protecção de segurança de servo zero

Se o travão mecânico não se fechar corretamente ou não puder fornecer força de travagem suficiente, a carga pode mover-se inesperadamente.O CH530 pode detectar o movimento do eixo do motor e ativar a sua função de servo zero.

A unidade gera um binário de retenção para ajudar a manter a posição atual da carga ou do carrinho enquanto emite um alarme.

5Ajuste automático da velocidade de acordo com a carga

O CH530 pode ajustar automaticamente a velocidade de funcionamento de acordo com a carga real.Em condições de carga pesada ou sobrecarga, pode reduzir a velocidade para proteger o motor, a unidade e o sistema de transmissão mecânica.

Esta função ajuda a alcançar um equilíbrio entre a eficiência operacional e a segurança dos equipamentos.

6Aceleração e desaceleração suaves

O motor suporta aceleração e desaceleração lineares e em curva S. Quatro grupos de tempos de aceleração e desaceleração ajustáveis estão disponíveis para diferentes movimentos do guindaste.

Transições suaves de velocidade ajudam a reduzir o impacto mecânico, oscilação de carga e estresse no motor, caixa de velocidades, corda de arame e outros componentes da transmissão.

7Macros de parâmetros de guindaste pré-programados

O CH530 inclui macros de parâmetros para aplicações comuns de guindastes.

Os operadores podem selecionar rapidamente uma configuração de aplicação adequada e, em seguida, fazer ajustes de acordo com as condições reais do motor e do equipamento.

8Comunicação e expansão flexíveis

As interfaces de comunicação opcionais incluem Modbus TCP, CANopen, PROFINET e EtherCAT.

Cartões de codificação PG opcionais e módulos de expansão I / O também estão disponíveis para sistemas que exigem controle de vetor de circuito fechado, terminais adicionais ou integração com um PLC.

Aplicações

O motor de frequência variável VEIKONG CH530 é adequado para:

• Elevadores elétricos
• Máquinas e aparelhos de transporte
• Máquinas para a construção de ponte
• Máquinas de lavar roupa
• Máquinas de lavar roupa
• Máquinas de lavar roupa
• Máquinas para a produção de óleo
• Equipamento de elevação para construção civil
• Elevadores de mineração
• Máquinas para a produção de óleo
• Mecanismos de deslocamento de carrinhos
• Mecanismos de viagem de ponte
• Mecanismos de giro de guindastes
• Equipamento de manipulação de materiais

Funções típicas de aplicação

Elevação e abaixamento

O CH530 fornece forte binário de partida, controle de freio profissional, controle antiderrapante e operação estável a baixa velocidade para levantar cargas pesadas.

Viagens de elétrico e ponte

A função anti-swing integrada ajuda a reduzir o balanço da carga suspensa durante a aceleração, desaceleração e mudanças de direção.

Grão de torre giratório

A aceleração e a desaceleração suaves ajudam a reduzir o choque mecânico e a melhorar a estabilidade da operação de giro.

Controle do guincho

O controlo preciso da velocidade e do binário permite um enrolamento e desenrolamento mais suaves em diferentes condições de carga.
