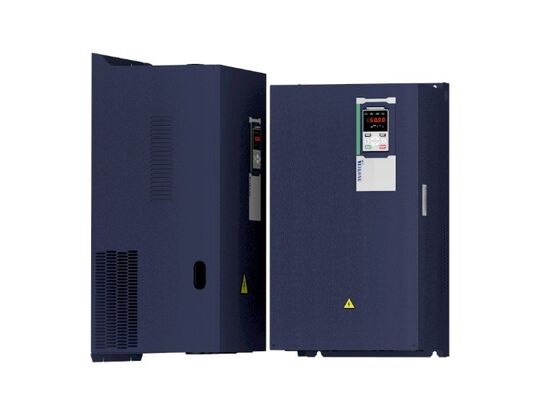

Inversor de guindaste de carga pesada de 380V VEIKONG CH530 com controle anti-sway e freios para acionamento AC de 0,75-710kW

Introdução ao produto

O VEIKONG CH530 é um motor de CA pesado desenvolvido para guindastes, elevadores elétricos, guindastes e máquinas de elevação industrial.Ele combina controle preciso do motor com funções de guindaste dedicadas para fornecer arranque estável, regulação suave da velocidade, coordenação mecânica confiável dos travões e controlo de carga melhorado.

O CH530 suporta fontes de alimentação de três fases AC 380V-480V e abrange potências de motor de 0,75 kW a 710 kW. Pode controlar motores assíncronos e motores síncronos de ímã permanente,tornando-o adequado para novos sistemas de guindastes, melhorias de equipamentos e projectos de substituição.

Em comparação com um inversor convencional de uso geral, o CH530 oferece funções específicas de aplicação para elevação, abaixamento, viagem de carrinho, viagem de ponte e mecanismos de giro.Os seus algoritmos de controlo profissionais ajudam a melhorar a segurança dos guindastes, eficiência operacional e conveniência de colocação em serviço.

Principais aspectos destacados do produto

• Motor de frequência variável dedicado para guindastes e equipamentos de elevação
• Voltagem de entrada AC 380V-480V trifásica
• Ampla gama de potências de 0,75 kW a 710 kW
• Controle profissional da sequência mecânica dos travões
• Até 150% do binário de arranque a 0 Hz com feedback do codificador
• Controle integrado anti-swing para viagens de carrinho e ponte
• Função de servo zero para proteção adicional de retenção de carga
• Aumento automático da velocidade em condições de carga leve
• Redução automática da velocidade em condições de carga pesada
• Aceleração e desaceleração lineares e de curva S suaves
• Macros de parâmetros de guindaste incorporados para uma comissionamento rápida
• Suporte para motores síncronos de ímã permanente e de ímã assíncrono
• Comunicação Modbus RTU padrão
• Comunicação Ethernet e de bus de campo industrial opcional
• Opções de codificação múltipla e de expansão de E/S
• Garantia de 24 meses e apoio técnico profissional

Características do produto

Controle preciso dos travões mecânicos

O CH530 controla o freio mecânico de acordo com a corrente do motor, a frequência de saída e as configurações de cronometragem ajustáveis.

Antes de o freio mecânico ser liberado, a unidade pode estabelecer o binário do motor necessário. Isso ajuda a evitar que a carga suspensa caia ou escorregue durante o arranque.A unidade coordena a desaceleração do motor e a aplicação do travão para obter uma parada suave e controlada.

Vários parâmetros de cronometragem dos travões podem ser ajustados de acordo com a estrutura do guindaste, as características do motor, as condições de carga e a resposta mecânica do travão.

Performance de arranque de carga pesada

O CH530 fornece excelente desempenho de binário de baixa velocidade para aplicações de elevação exigentes.

Isto permite ao motor gerar um binário suficiente antes de o freio mecânico ser solto.e outros equipamentos que começam frequentemente com uma carga suspensa.

Controle antiderrapante para a segurança de elevação

O algoritmo antiderrapante embutido ajuda a evitar movimentos de carga inesperados durante o levantamento e a descida..

Esta função reduz o risco de deslizamento da carga causado por um binário de arranque insuficiente ou por uma coordenação incorreta entre o motor e o travão mecânico.

Tecnologia anti-sway integrada

O balanço de carga pode reduzir a eficiência do guindaste e dificultar o posicionamento preciso.

Ao otimizar o processo de aceleração e desaceleração, a unidade ajuda a reduzir a oscilação da carga suspensa.Isto permite ao operador posicionar a carga mais rapidamente e reduz os ajustes desnecessários para a frente e para trás.

Função de retenção de carga com servo zero

Se o travão mecânico não fechar corretamente ou não puder fornecer força de retenção suficiente, o eixo do motor pode começar a girar.

O motor gera um binário de retenção para ajudar a manter a posição atual da carga ou do carrinho.

Aumento automático da velocidade de carga leve

Quando a carga real é inferior à carga nominal, o CH530 pode aumentar automaticamente a velocidade de funcionamento para encurtar o ciclo de trabalho e melhorar a eficiência de manuseio.

Esta função é útil para guindastes que operam frequentemente com níveis de carga diferentes.

Redução automática da velocidade de carga pesada

Quando uma carga pesada ou sobrecarga é detectada, a unidade pode reduzir automaticamente a velocidade de funcionamento.e outros componentes de transmissão.

A combinação de aumento da velocidade de carga leve e redução da velocidade de carga pesada permite que o guindaste funcione de forma eficiente, mantendo um controle de carga confiável.

Controle de velocidade suave

O CH530 suporta aceleração e desaceleração tanto lineares quanto em curva S. Quatro grupos de tempos de aceleração e desaceleração podem ser configurados para diferentes movimentos do guindaste.

As transições de velocidade suaves ajudam a reduzir o impacto mecânico durante o arranque, a parada e as mudanças de direção.cordas de arame, rodas e estrutura mecânica.

Macros de controlo múltiplos de guindastes

As macros de parâmetros de guindaste pré-programadas estão integradas no CH530.e sistemas de rolamento de guindastes.

O engenheiro de comissionamento pode selecionar a macro de aplicação relevante e, em seguida, ajustar os parâmetros do motor e do comando de acordo com o equipamento real.

Opções flexíveis de controlo do motor

O CH530 suporta controle V/F, controle de vetores sem sensor e controle de vetores de circuito fechado com feedback do codificador.

O controle V/F é adequado para aplicações com requisitos básicos de controle de velocidade.O controlo vetorial de circuito fechado oferece um controlo mais preciso da velocidade e do binário para aplicações de elevação exigentes.

Aplicações típicas

O VEIKONG CH530 pode ser utilizado em uma ampla gama de equipamentos de elevação e manuseio de materiais, incluindo:

• Elevadores elétricos de cabos de arame
• Elevadores de cadeia
• Máquinas e aparelhos de transporte
• Máquinas de lavar roupa
• Máquinas para a construção de ponte
• Máquinas de lavar roupa
• Máquinas de lavar roupa
• Máquinas de corte
• Máquinas para a manipulação de contentores
• Sistemas de elevação em construção
• Elevadores de mineração
• Máquinas para a produção de óleo
• Máquinas de corte de madeira
• Equipamento de armazenagem de material
• Mecanismos de viagem de carrinhos e pontes
• Mecanismos de giro de guindastes

Vantagens da aplicação

Para mecanismos de elevação

O CH530 fornece alto torque de partida, controle de freio profissional, proteção antiderrapante e operação estável a baixa velocidade.

Para viagens de elétrico

O acionamento proporciona aceleração suave, regulação precisa da velocidade e controle anti-swing.

Para viagens de ponte e ponte

Múltiplos ajustes de velocidade, controle de curva S e aceleração e desaceleração sincronizadas ajudam a melhorar a estabilidade de viagem e reduzem o choque mecânico.

Para guindastes de guindastes de torre

O CH530 oferece um arranque, parada e mudança de direção suaves, o que ajuda a reduzir as vibrações estruturais e o impacto mecânico durante a operação de giro.

Para guinchos e elevadores de mineração

O controle de vetor de circuito fechado, o alto binário de partida e a coordenação confiável dos freios fornecem um controle aprimorado para o transporte vertical de carga pesada.

Comunicação e opções de expansão

A comunicação Modbus RTU está incluída como padrão para conexão com PLCs, HMI e sistemas de controle industrial.

As seguintes opções de comunicação estão disponíveis em função das necessidades do projecto:

• Modbus TCP
• CANaberto
• PROFINET
• EtherCAT

Também estão disponíveis placas de codificação incremental opcionais, placas de resolução, placas de comunicação e módulos de expansão de E/S. Estas opções permitem que o CH530 atenda a diferentes requisitos de feedback, terminal, rede,e requisitos de automação.

Configuração do sistema de travagem

Os modelos CH530 de 0,75 kW a 90 kW estão disponíveis com unidades de travagem integradas, reduzindo o número de componentes externos e economizando espaço no gabinete de comando.

Os modelos de 110 kW a 710 kW são concebidos para utilização com unidades de travagem externas adequadas.Tempo de desaceleração, ciclo de funcionamento e função de travagem necessária.

A VEIKONG pode ajudar os clientes na selecção da resistência de travagem e da unidade de travagem de acordo com a aplicação real.

Por que escolher VEIKONG?

Solução especializada de controlo de guindastes

O CH530 foi desenvolvido especificamente para equipamentos de elevação e integra funções importantes do guindaste numa plataforma de acionamento.

Equipa técnica experiente

As equipas técnicas e de gestão da VEIKONG têm mais de 20 anos de experiência em aplicações industriais de controlo de accionamento e motores.

Ampla selecção de produtos

As potências nominais de 0,75 kW a 710 kW estão disponíveis para elevadores pequenos, guindastes de médio porte e grandes sistemas de elevação industrial.

Gestão da qualidade fiável

A VEIKONG aplica rigorosos procedimentos de controle de qualidade durante o desenvolvimento do produto, a inspeção dos componentes, a montagem, os testes funcionais e a inspeção final.

Apoio à aplicação

A nossa equipa técnica pode ajudar com a selecção de acionamento, correspondência do motor, fiação, configuração de parâmetros, selecção do sistema de travagem, comissionamento e análise de falhas.

Configuração flexível

Diferentes teclados, placas de comunicação, placas de codificação, módulos de E/S, unidades de travagem e resistores de travagem podem ser selecionados de acordo com os requisitos do projeto.

Serviço pós-venda global

A VEIKONG fornece suporte técnico remoto, assistência em solução de problemas e uma garantia de 24 meses para clientes internacionais.
