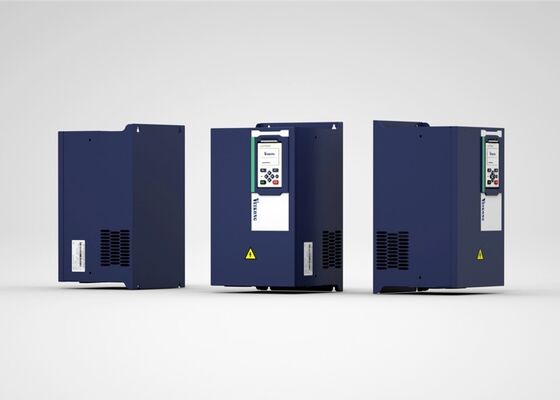

VEIKONG CH530 Inversor de Frequência para Guindaste 380V VFD de Alto Torque com Controle de Freio e Função Antiderrapante

Visão geral do produto

A série VEIKONG CH530 é uma unidade de frequência variável vetorial de alto desempenho desenvolvida especificamente para guindastes, elevadores, guindastes e outros equipamentos de elevação.Combina o controlo preciso do motor com funções de guindaste dedicadas para apoiar a elevação segura, redução suave, funcionamento estável a baixa velocidade e coordenação mecânica confiável dos travões.

O CH530 funciona com uma fonte de alimentação AC de três fases 380V ≈ 480V e abrange uma faixa de potência de 0,75 kW a 710 kW. Suporta motores assíncronos e motores síncronos de ímã permanente,tornando-o adequado tanto para novos sistemas de guindastes e projetos de modernização de equipamentos.

Para aplicações de elevação exigentes, a unidade integra um controlo profissional da sequência de travagem, um binário de arranque elevado, um controlo antiderrapante, proteção de servo zero,e ajuste automático da velocidade de acordo com a carga real.

Destaques do produto

• Motor de frequência variável dedicado para guindastes e equipamentos de elevação
• Faixa de potência de 0,75 kW a 710 kW
• Entrada AC de três fases de 380 V ∼ 480 V
• Controle profissional da sequência mecânica dos travões
• Geração de torque prévio antes da liberação do travão
• Até 150% do binário de arranque a 0 Hz sob controlo vectorial de circuito fechado
• Controle antiderrapante para elevação e abaixamento
• Função de servo zero para proteção adicional de retenção de carga
• Aumento automático da velocidade em condições de carga leve
• Redução automática da velocidade em condições de carga pesada
• Aceleração e desaceleração lineares e em curva S
• Quatro grupos de tempos de aceleração e de desaceleração ajustáveis
• Macros de parâmetros de aplicação de guindastes dedicados
• Suporte para motores síncronos de ímã permanente e de ímã assíncrono
• Comunicação Modbus RTU padrão
• Cartões de expansão de comunicação e codificador opcionais

Controle profissional da sequência de travagem

A coordenação precisa entre o motor e o travão mecânico é essencial nas aplicações de elevação de guindastes.A carga suspensa pode escorregar ou mover-se inesperadamente..

O CH530 controla a liberação e a aplicação do travão de acordo com a frequência de saída do acionamento, a corrente de saída e os tempos de atraso pré-definidos.A unidade pode estabelecer o pré-torque necessário para suportar a carga suspensa.

Durante a paragem, a unidade coordena a desaceleração do motor com a aplicação do travão mecânico.Os atrasos regulaveis de liberação e fechamento do travão permitem otimizar a sequência de controlo de acordo com o motor, tempo de resposta dos travões, condições de carga e mecanismo do guindaste.

Torque de arranque elevado a velocidade zero

O CH530 suporta controle V/F, controle de vetores sem sensor e controle de vetores de circuito fechado com feedback do codificador.

Sob controlo vetorial de circuito fechado, a unidade pode fornecer até 150% de binário de arranque a 0 Hz, o que permite ao motor gerar binário suficiente antes de o travão mecânico ser liberado,proporcionando um desempenho de arranque estável para os elevadores, guinchos e outros equipamentos que começam com uma carga suspensa.

O potente binário de baixa velocidade também suporta uma elevação e baixa suaves sem movimentos repentinos ou impacto mecânico excessivo.

Controle antiderrapante

A função antiderrapante integrada ajuda a reduzir os movimentos de carga inesperados durante o arranque, parada, levantamento e descida.

Ao manter o binário do motor estável durante o processo de liberação do travão e a operação a baixas velocidades,O CH530 ajuda a impedir que a carga escorregue devido a um binário de arranque insuficiente ou a uma coordenação inadequada entre o motor e o travão mecânico.

Esta característica é especialmente útil para levaduras elétricas, guinchos pesados, levaduras de mineração e mecanismos de elevação de guindastes industriais.

Protecção de Servo Zero

A função de servo zero proporciona uma protecção adicional quando o guindaste está parado.

Se o travão mecânico não se fechar corretamente ou não puder fornecer força de retenção suficiente, a unidade pode detectar o movimento do eixo do motor.Ele pode então gerar torque de retenção para ajudar a manter a carga atual ou posição do carrinho enquanto emite um alarme.

Esta função não substitui o travão mecânico, mas fornece uma camada de controlo adicional para detectar movimentos anormais e melhorar a segurança do sistema de elevação.

Ajuste automático da velocidade com base na carga

O CH530 pode ajustar automaticamente a velocidade de funcionamento de acordo com a condição de carga real.

Quando a carga detectada é leve, a unidade pode aumentar a velocidade de funcionamento para encurtar o ciclo de elevação e melhorar a eficiência de manuseio.A unidade reduz a velocidade de funcionamento para proteger o motorSistema de transmissão mecânica.

Isto permite que o guindaste funcione de forma eficiente em diferentes condições de carga sem comprometer a proteção do equipamento.

Aceleração e desaceleração suaves

A aceleração e a desaceleração são suportadas tanto na curva linear como na curva S. Quatro grupos de tempos de aceleração e desaceleração podem ser configurados para diferentes estágios operacionais e movimentos do guindaste.

As transições suaves de velocidade ajudam a reduzir:

• Choque mecânico durante o arranque e a paragem
• Balanço da carga durante as alterações de velocidade
• Tensão na caixa de velocidades e no engate
• Impacto na corda de arame e no travão mecânico
• Desgaste das rodas e dos mecanismos de circulação

Macros de aplicações de gruas

O CH530 fornece macros de parâmetros dedicados para aplicações comuns de guindastes.

As macros de aplicação podem ser utilizadas para:

• Elevação e abaixamento
• Viagem de carrinho
• Viagens de ponte
• Roda de guindaste de torre

Depois de selecionar a macro apropriada, o engenheiro de comissionamento pode ajustar os parâmetros do motor, freio, velocidade e controle de acordo com o equipamento real.

Aplicações típicas

O VEIKONG CH530 é adequado para:

• Elevadores elétricos de cabos de arame
• Elevadores elétricos de cadeias
• Máquinas e aparelhos de transporte
• Máquinas de lavar roupa
• Máquinas para a construção de ponte
• Máquinas de lavar roupa
• Máquinas de lavar roupa
• Máquinas de corte
• Máquinas para a manipulação de contentores
• Equipamento de elevação para construção civil
• Elevadores de mineração
• Máquinas para a produção de óleo
• Máquinas de corte de madeira
• Mecanismos de deslocamento de carrinhos
• Mecanismos de viagem de ponte
• Mecanismos de giro de guindastes
