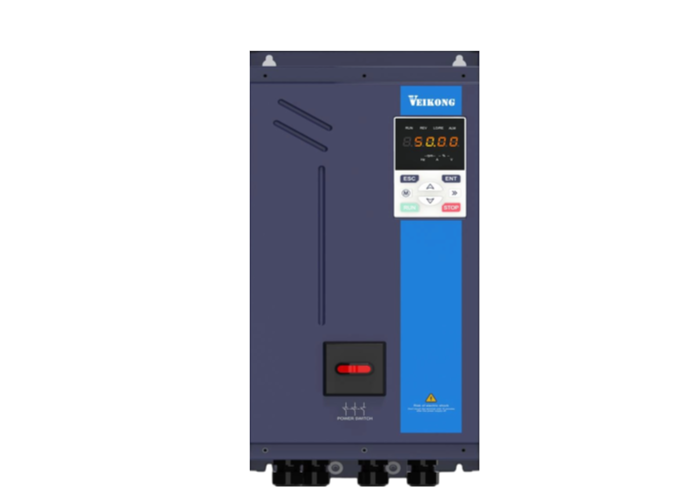

VEIKONG VFD510 IP55 Inversor de Frequência Vector de Alta Proteção 4kW~45kW

1. Modelos

Principais Modelos (380V Trifásico)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5,5 kW
• VFD510-7R5-T4B: 7,5kW
• VFD510-011-T4B: 11kW
• VFD510-015-T4B: 15kW
• VFD510-018-T4B: 18,5kW
• VFD510-022-T4B: 22kW
• VFD510-030-T4(B): 30kW
• VFD510-037-T4(B): 37kW
• VFD510-045-T4(B): 45kW

Especificações de tensão

• 220V monofásico/trifásico: 200V~240V
• 380V trifásico: 380V~480V

2. Desempenho central

Desempenho Ambiental e de Proteção

• Grau de proteção: IP55, efetivamente resistente a poeira, névoa de água e contaminação por óleo com excelente resistência à corrosão
• Temperatura Ambiente: Projeto padrão para ambiente de trabalho de 50 ℃; Faixa de operação normal: 10°C ~ 40°C, temperatura ambiente máxima de até 50°C
• Tolerância à flutuação de tensão: -15% ~ +10%
• Frequência de entrada: 50Hz/60Hz, flutuação permitida: ±5%
• Adaptação à Altitude: 0~3000m. Reduzir 1% da corrente nominal por 100m acima de 1000m
• Sistema de resfriamento: Design de duto de ar independente, grandes aletas de alumínio para dissipação de calor e ventilador de resfriamento IP65 para dissipação de calor confiável
• Conector de cabo: Prensa-cabo de nylon IP68, à prova d'água, antienvelhecimento e alta resistência

Desempenho de controle e operação

• Motores Aplicáveis: Motor assíncrono, motor síncrono de ímã permanente (PMSM)
• Modos de controle: Controle V/F, Controle vetorial sem sensor (SVC), Controle vetorial com sensor de velocidade (VC)
• Faixa de velocidade: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• Precisão do controle de velocidade: ±0,5% (V/F), ±0,2% (SVC), ±0,02% (VC)
• Torque inicial: 150% de torque nominal a 0,5 Hz (V/F), 150% de torque nominal a 0,25 Hz (SVC), 150% de torque nominal a 0 Hz (VC)
• Capacidade de sobrecarga: 150% da corrente nominal por 60s e 180% da corrente nominal por 8s para carga pesada; Corrente nominal de 120% por 60s para carga leve
• Faixa de frequência: 0,00~500,00Hz (V/F), 0,00~200,00Hz (SVC), 0,00~400,00Hz (VC)
• Resposta rápida: 5Hz (V/F), 20Hz (SVC), 50Hz (VC)

Desempenho de confiabilidade

• Adota simulação térmica profissional e testes cíclicos rigorosos de aumento de temperatura e sobrecarga
• Passa em testes completos de EMC, descargas atmosféricas, descarga eletrostática e envelhecimento
• O processo de revestimento isolante é aplicado para maior capacidade anticorrosiva

3. Principais Funções

Funções de segurança e proteção

• Função STO padrão integrada (Safe Torque Off)
• Proteção abrangente contra sobretemperatura, sobrecorrente, sobretensão, subtensão, sobrecarga e outras falhas

Funções de operação e processo

• Operação de programa multivelocidade de 16 estágios com vários modos de ciclo
• Controle PID integrado para regulação de processo em malha fechada
• Sobreexcitação de desaceleração e proteção contra travamento por subtensão
• Início do rastreamento de velocidade para partida suave e sem impacto de motores rotativos
• Modo automático de economia de energia, ideal para aplicações de ventiladores e bombas
• Função independente de sono e despertar
• Suporta comutação livre entre dois conjuntos de parâmetros do motor
• Operação ininterrupta de pequenas falhas

Lógica e Funções Auxiliares

• CLP simples integrado: 4 unidades de atraso, 4 unidades comparativas e 4 unidades lógicas para simplificar a fiação periférica
• Suporta ajuste da sequência de fases do motor via software sem modificação da fiação
• Backup e restauração de parâmetros, registro completo de falhas e nova tentativa automática de falhas

Interfaces de comunicação e E/S

• Comunicação padrão: Modbus
• Comunicação estendida opcional: Modbus-TCP, CANopen, Profinet
• Placas codificadoras opcionais para codificador incremental e resolvedor
• Terminais de E/S digitais e analógicos ricos, equipados com entrada e saída de pulso de alta velocidade
• Placa de expansão de E/S opcional, compatível com PT100, PT1000 e outros sensores de temperatura

Configuração de Frenagem

• Unidade de freio integrada para modelos TAMANHO C e menores; a unidade de frenagem é opcional para TAMANHO D e superior

4. Indústrias de aplicação

5. Serviço pós-venda

• Garantia de qualidade de 24 mesesé fornecido. Fornecemos peças de reparo gratuitas para falhas relacionadas à qualidade dentro do período de garantia.
• A equipe técnica profissional oferece suporte técnico online global para resolver vários problemas de aplicação.
